設備安裝與初始設置說明
-
系統調度主機的安裝
-
硬件安裝：
-
?物品清單：調度主機包含以下幾種配件
● 一臺調度主機
● 一條AC電源線
● 一條串口連接線
● 一個話盒
● 一套410M室外天線及電纜（選配）
● 一個U口串口轉換器(選配)
⑵ 室外天線
為保證數據通信穩定可靠，增大通信距離，主機安裝室外高增益全向天線，技術要求參閱相關資料，注意防雷和接地，天線的室內接口應與調度主機的天線接口匹配，天線饋線阻抗為50歐姆。
⑶ 調度主機連線
在斷電的情況下，分別完成下列連線：
● 調度主機前面板的話盒
● 調度主機后面板的電源線連接到AC220V電源
● 調度主機后面板的天線口與室外天線連接
● 調度主機后面板的串口與PC機的串口相連（如果PC機沒有串口，可通過U口串口轉換器連接，但應注意兼容性）
● 調度主機可24小時連續使用，但應安放于通風的位置，并避免曝曬
??在PC機上，雙擊本調度主機的配套軟件安裝程序：setup.exe，
按照系統的提示，完成軟件的安裝。
本軟件對PC機的硬件沒有太高要求，屏幕分辨率應大于1024x768，保證信息顯示完整，操作系統推薦使用XP。
- 系統調度主機的初始設置
1. 無線頻率設定：
一般由生產廠家根據用戶提供的頻率數據在出廠時設定。包括主頻和亞音頻等數據，一臺調度主機可為15臺機車收信機傳送信息，它們的主頻相同，工作在同一個頻點。調度主機有16個信道，每一個信道的亞音頻各不相同，其中前15個信道的亞音頻與15臺機車收信機設置相同，最后的信道為臨時呼叫信道，有特殊用途。
2. 調度主機的軟件設定
系統初始化設置包括各調通信端口設置和調度員信息設置。

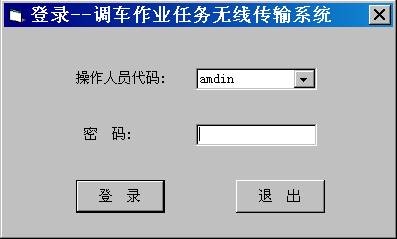

首先雙擊程序圖標運行程序，顯示系統登錄窗口：選擇操作人員代碼：amdin，輸入密碼：renwuxiada，進入系統設置窗口，本窗口具有最高權限，一般只供給系統的高級管理人員使用。

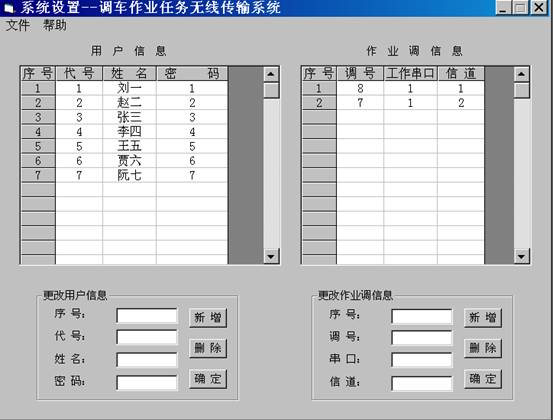

在系統設置表格中顯示如果已經存在的設置信息，點擊表格中個序號列，該序號信息會出現在下面的更改信息框中，通過“新增”、“刪除”、“確定”等命令即可修改設置信息。
1. 左側：調度員信息設置（用戶信息），包括代碼、姓名和密碼
其中代碼和密碼是調度員登錄軟件時需要選擇和輸入的數據，密碼是初始密碼，調度員登錄軟件以后可自行修改。 當調度員忘記密碼時，也可通過本窗口找回或修改密碼。
- 右側：各調通信端口設置（作業調信息），包括調號、串口和信道
其中工作串口指調度主機連接到PC機的串口號碼，信道號碼要求與序號一致，調號指該序號（信道）對應的收信機調號。只有收信機的調號、主頻、亞音頻與該信道設置的數據相同時，系統才能正常工作。
例如：本設置表格中的序號2設置為：7、1、2，說明：調度主機連接在PC機的串口1，信道2對應的接收機調數為7。對應的機車接收機的設置必須是：主頻與亞音頻必須與調度主機信道2的設置相同，調數為7，這樣才能保證調度軟件對7調發送的作業任務被7調收信機準確接收。
設置數據更改后，必須通過“文件”－>“保存用戶信息”和“文件”－>“保存調數信息”的操作來進行保存，否則修改的數據無效。
- 查詢調度歷史記錄（待升級）
- 機車收信機設置與安裝
- 無線頻率設定：
一般由生產廠家根據用戶提供的頻率數據在出廠時設定。（參見調度主機相應部分說明）
首先關閉收信機電源，同時按住最下行（打印機兩側）的兩個按鈕不放，開啟機器電源，兩秒鐘后，機器啟動進入?yún)?shù)設定畫面：
- 作業工區：本機車收信機平時工作的主要站場
- 本機調號：本機車作業調號，調度員安排工作主要針對各調進行。
- 操作代碼：保存數據有效代碼（19492009），只有輸入正確才能保存數據。
- 保存數據：各參數調整完畢后，在此狀態下按“通話”按鈕，設置的參數將被保存（屏幕顯示：保存完畢?。?，重新開機生效。
調整方法：
- 按“退出”按鈕，顯示在各參數之間切換。
- 按“上翻”或“下翻”按鈕，顯示位的數據將增加或減少。
- 按“切換”或“打印”按鈕，顯示在各位之間切換。
- 按“通話”按鈕，如果此時參數已調整到保存數據項，以上的設置參數將被保存，重新開機即生效。
3．作業任務歷史記錄讀?。?/strong>
機車收信機能夠顯示4條作業任務，每接收到一條新的任務，畫面上就刪掉一條較早的任務，所以收信機顯示的永遠是最新的四條任務數據。
但被刪除的任務數據并不是立即永久刪除，而是保存在一個容量為120條歷史數據記錄中，當歷史數據記錄滿時，才按先后次序永久刪除。
所以說，機車接收機能夠顯示或打印最新的四條任務數據，同時能夠保存最近的120條歷史記錄。
查閱歷史記錄的方法：
首先關閉收信機電源，同時按住最上行（打印機兩側）的兩個按鈕不放，開啟機器電源，機器啟動后，進入歷史記錄查詢畫面：
??? 所謂整體任務顯示模式，就是同時顯示多條任務，每條任務只顯示主要數據，包括任務編號、下達時間、調度員姓名、任務類型、閱讀標志等。
按“上翻”或“下翻”按鈕，顯示在各條任務之間切換，按“切換”按鍵進入旋轉任務的詳細單個任務顯示模式。
?閱讀標志（●）：不顯示－說明本條任務已經閱讀過。顯示－說明本條任務沒有閱讀過。
整體多個任務顯示模式??????????????????? 詳細單個任務顯示模式
??? 顯示本任務的內容，可以是調度命令和行車路票的具體內容，也可以是調車作業通知單的各鉤調車數據，如果鉤數較多，可以通過“上翻”或“下翻”按鈕翻頁顯示。
- 在此模式下，按“打印”按鍵，可以打印本條任務數據。（在整體多個任務顯示模式下不能進行打印）
- 收信機的安裝
在斷電的情況下，分別完成下列連線：
● 機車收信機下面板的話盒
● 機車收信機下面板的電源線連接到機車直流電源上（不分極性）
● 機車收信機的上蓋天線口與吸盤天線連接，吸盤天線安裝于機車駕駛室外頂部，并注意開關窗戶對天線的破壞。
● 機車收信機應安放于通風的位置，遠離熱源，左右兩側各留出150mm散熱空間。
