系 統 介 紹
-
系統簡介
?? ?TD-9型調車作業任務無線傳輸系統主要應用于冶金礦山等企業的鐵路運輸作業，通過它在地面調度員與機車調車員（機車司機）之間實現作業任務數據的無線傳輸，并可進行語音通話，它是一個數話并傳的同頻半雙工無線通信系統，極大地方便了調車作業任務的傳送。
二．系統組成與技術指標
系統硬件由機車收信機與調度主機組成，通過PC機調度程序軟件操作完成作業任務的無線傳輸。
調度主機安裝于站場調度室內，與計算機相連，具有配套的計算機軟件，調度員通過它編輯、發送調車作業任務，以及與機車人員進行語音通話。
調度主機接有室外全向天線，保證數據傳輸對整個站場的覆蓋范圍。
機車收信機安裝在機車上，負責接收調度主機發送的調車作業任務，并可進行顯示和打印。
一臺調度主機可為最多15臺機車收信機傳送作業任務數據，使用同一個頻率點。通過亞音頻及編碼的不同，來保證數據傳送和語音通話的互不干擾。
主 要 技 術 指 標
工作頻段??????????? 410MHZ
信道間隔???????????? 25KHZ
發送功率??????????? 0.5～5W
傳輸速率??????????? 1200bps
接收靈敏度????????? ?0.25uV
天線阻抗?????????? ???50歐
環境溫度?????????? －30～＋60℃
傳輸距離??????????? 5Km（視距）
三．功能與特點
1．地面調度員的作業任務計劃等信息通過無線信號傳輸至機車收機，接收裝置可以顯示并打印，并能存儲120條歷史作業計劃內容，以備查詢。
2．機車收信機的接收確認信息傳送給地面調度主機，調度主機能夠及時了解作業任務計劃的傳送情況。
3．地面調度主機與機車收信機可進行語音通話，雙方都可以發起呼叫。通話時，其他機車接收不到語音信息，確保各調互不干擾。
4．接收收信機具有液晶顯示器和熱敏打印機，熱敏打印機采用前換紙結構，方便現場操作。
5．一個站場使用一個頻點，各機車收信機地址編碼不同，保證信息互不干擾。
6．任務數據采用CRC校驗編碼傳輸，確保數據傳輸穩定可靠。
四．工作原理
作業任務的無線傳輸過程：
地面調度員通過PC機軟件編制作業計劃，經計算機接口傳輸至調度主機 → 調度主機對作業任務進行編碼打包，通過數傳電臺無線發送出去 → 機車收信機接收到數據，進行拆包解碼，校驗正確后回饋確認信息 → 機車收信機顯示作業任務，發出提示 → 機車收信機打印作業任務通知單。
語言通話過程：
1．調度呼叫機車：在計算機軟件上進入語音通話界面，選擇要通話的調數，按“語音通話”按鈕后，調度主機自動與機車收信機建立無線連接，顯示“線路連接成功”后，按動話盒上的PTT并對著話盒講話，即可向機車收信機發送語音，松開后接收語音通話。
2．機車收信機呼叫調度主機：按動收信機面板上的“呼叫”按鈕，機車收信機自動發送呼叫信息，調度主機收到呼叫后，軟件提示X調請求通話，確認后即可通話。
雖然無線信道使用同頻傳送，但由于副載頻互不相同，所以通話互不影響。
TD-9F型 調度主機是機車作業任務下達系統的組成部分，它的主要功能是將調度員下達的通知單信息（包括調車作業通知單、調度命令和路票），通過內置的數傳電臺無線傳送到機車收信機，并能夠在機車收信機上顯示和打印。同時，還可以和機收信機進行語音通話。
TD-9F型調度主機具有配套的計算機軟件，只有在軟件的配合下才能正常的工作。計算機軟件完成以下的幾個功能：
作業任務包括調車作業通知單、調度命令和路票。
調車作業通知單主要包括通知單編號、作業股道、作業方法（掛車或甩車）、車輛數、備注等信息。軟件具有固定格式的通知單表格，調車員編輯完成后，調度主機自動發送。
??? 軟件可以顯示本班調度下達的所有作業任務，也可以根據下達時間、機車調數、類型、等項分類顯示。
- 控制發送作業任務和顯示接收應答狀態
??? 軟件能根據作業任務、應答情況自動發送或重復發送數據，確保機車收信機準確無誤地收到作業任務。
?
設備名稱 |
型?? 號 |
數量 |
說? 明 |
調度主機 |
TD－9F |
1 |
|
串口線 |
RS232 |
1 |
|
全向天線 |
410M |
1 |
選配 |
饋線 |
50歐 |
30m |
選配 |
電源線 |
3芯 |
1 |
|
吸盤天線 |
410M |
1 |
|

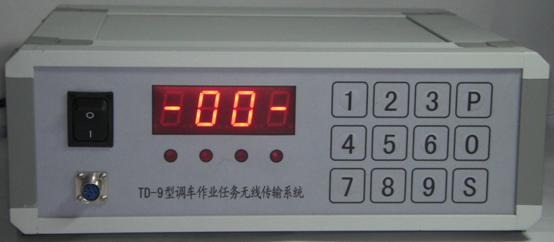

調度主機
TD-9S型 機車收信機是機車作業任務下達系統的組成部分，它的主要功能是接收調度員下達的通知單信息（包括調車作業通知單、調度命令和路票），顯示并可打印出來，同時還可以和調度主機進行語音通話。
TD-9S型機車收信機內置LCD顯示屏和熱敏打印機，能夠存儲120條作業任務，顯示最新的4條作業任務，它的主要功能有：
作業任務包括調車作業通知單、調度命令和路票。
調車作業通知單主要包括通知單編號、作業股道、作業方法（掛車或甩車）、車輛數、備注等信息。顯示和打印具有固定格式。
??? 機器可以顯示本調機車最近的四條作業信息。
??? 機車調車員（機車司機）與調度員在必要的時刻可進行語音通話，保證調度作業的順利完成。
- 設備組成
設備名稱 |
型?? 號 |
數量 |
說? 明 |
機車收信機 |
TD－9S |
1 |
|
話盒 |
F2a |
1 |
|
吸盤天線 |
410M |
1 |
|

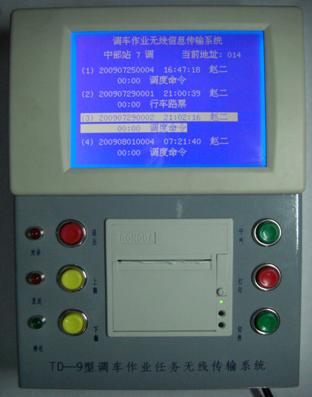

機車收信機
